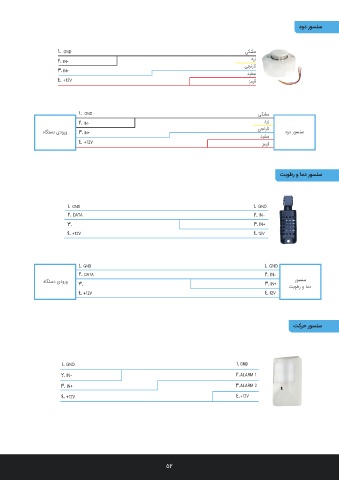

Page 28 - MANUAL-TIAM-4I4O
P. 28
دود رﻮﺴﻨﺳ
١. GND ﯽﮑﺸﻣ
درز
٢. IN-
ﯽﺠﻧرﺎﻧ
٣. IN+
ﺪﯿﻔﺳ
٤. +12V ﺰﻣﺮﻗ
١. GND ﯽﮑﺸﻣ
درز
٢. IN-
ﯽﺠﻧرﺎﻧ
هﺎﮕﺘﺳد یدورو ٣. IN+ دود رﻮﺴﻨﺳ
ﺪﯿﻔﺳ
٤. +12V
ﺰﻣﺮﻗ
ﺖﺑﻮﻃر و ﺎﻣد رﻮﺴﻨﺳ
١. GND ١. GND
٢. DATA ٢. IN-
٣. ٣. IN+
٤. +12V ٤. 12V
١. GND ١. GND
٢. DATA ٢. IN-
رﻮﺴﻨﺳ
هﺎﮕﺘﺳد یدورو
٣. ٣. IN+
ﺖﺑﻮﻃر و ﺎﻣد
٤. +12V ٤. 12V
ﺖﮐﺮﺣ رﻮﺴﻨﺳ
١. GND ١. GND
٢. IN- ٢. ALARM 1
٣. IN+ ٣. ALARM 2
٤. +12V ٤. +12V
٥٢
٥٢
٥٢
